Kabelmesstechnik & Kabelfehlerortung bis 30 kV
Spezialisert auf Kabelprüfungen, Kabeldiagnosen und Fehlerortungen bis 30kV.
Die Versorgung mit elektrischer Energie spielt im gesamten Wirtschaftssystem eine entscheidende Rolle und verlangt nach einer gesicherten und störungsfreien Verteilung.
Zur Verteilung der elektrischen Energie werden größtenteils Kabel verwendet. Trotz hohem Entwicklungsstandard treten aus unterschiedlichen Gründen immer wieder Störungen im Kabelsystem auf.
Um Auswirkungen und Folgeschäden möglichst gering zu halten und eine schnelle Beseitigung zu gewährleisten, ist es sehr wichtig Personal mit langjähriger Erfahrung und effiziente Technik einzusetzen.
Die Versorgung mit elektrischer Energie spielt im gesamten Wirtschaftssystem eine entscheidende Rolle und verlangt nach einer gesicherten und störungsfreien Verteilung.
Zur Verteilung der elektrischen Energie werden größtenteils Kabel verwendet. Trotz hohem Entwicklungsstandard treten aus unterschiedlichen Gründen immer wieder Störungen im Kabelsystem auf.
Um Auswirkungen und Folgeschäden möglichst gering zu halten und eine schnelle Beseitigung zu gewährleisten, ist es sehr wichtig Personal mit langjähriger Erfahrung und effiziente Technik einzusetzen.
In 3 einfachen
Schritten zum Angebot!
-
Zugelassen für Stadtwerke,
Energieversorger, etc. -
24h
Einsatzbereitschaft
Kabelprüfung, Diagnosen und Fehlerortung in ganz Norddeutschland
Zuverlässige Kabelmesstechnik bis 30 kV –
mobil, schnell und präzise
Mit unserem Kabelmesswagen sind wir in ganz Norddeutschland für Energieversorger, Industrieunternehmen, Windkraft- und Solarparkbetreiber sowie Facility-Management im Einsatz.
Mit unserer Kabelmesstechnik führen wir Kabelprüfungen, Kabelfehlerortungen und Zustandsdiagnosen bis 30 kV durch.
Dank unserer vollständig mobilen Ausstattung können wir direkt bei Ihnen vor Ort arbeiten, Stillstandszeiten minimieren damit Sie Ihre Kabel schnell wieder sicher in Betrieb nehmen können.
Wir übernehmen sowohl geplante Prüfungen im Rahmen der vorbeugenden Instandhaltung als auch kurzfristige Einsätze bei akuten Störungen.
Egal ob für Mittelspannungskabel, Steuerleitungen oder Niederspannungskabel – wir sind 24/7 einsatzbereit.
Kabelmesstechnik rund um die Uhr – 24/7 im Einsatz.
- Tel. 01723118902
- Für mehr als 250 Firmen tätig
- Deutschlandweit tätig
- 24h Einsatzbereit
- Wir bestehen seit 1995
Unsere Leistungen im Bereich Kabelmesstechnik
Messtechnik für Kabelprüfung, Diagnose und Fehlerortung bis 30 kV
Kabelfehlerortung
Welche Methode man zum Fehlerorten benutzt hängt unter anderem vom Kabeltyp und dem Verhalten des Fehlers ab. Wir haben alle Möglichkeiten um einen Kabelfehler zu orten. Es ist sehr wichtig die richtigen Prinzipien auszuwählen um effektiv und schnell einen Kabelfehler zu lokalisieren. Unsere Mitarbeiter können auf langjährige Erfahrungwerte zurückgreifen um die richtigen Methoden zum richtigen Zeitpunkt anzuwenden. Wir haben bis zum heutigen Tag noch nie eine Baustelle verlassen ohne eine Lösung zu finden.
Kabelprüfung
Die Mantel – und Kabelprüfung unterstützt bei Ihrer Beurteilung ob eine Kabelanlage zum Zeitpunkt der Prüfung betriebssicher und einsatzbereit ist.
Wir führen die Kabelprüfung nach den aktuellen Richtlinien der DIN-VDE durch und händigen ein ausführliches Protokoll vor Ort aus.
Die Prüfung erfolgt mit einer 0,1Hz Sinusspannung .
Die Geräte sind alle turnusmäßig überprüft und erfüllen alle aktuellen Richtlinien.
TD - und TE - Kabeldiagnosen
Mit Tan-Delta- und Teilentladungsmessungen (TD/TE) ermitteln wir den Zustand Ihrer Kabel. Wir erkennen Isolationsschäden, Alterung und Feuchtigkeitseintritt, bevor es zu Störungen kommt. Das ermöglicht planbare Instandhaltung, längere Lebensdauer und maximale Betriebssicherheit Ihrer Kabelanlagen.
Trassierung und Auslesen
Bei einer Trassierung wird eine Leitung direkt (Anschluss) oder indirekt (Umbauwandler) mit einer definierten Frequenz besendet.
Mit Hilfe des Empfangsgerätes kann dann die Lage der Leitung und im Idealfall auch die Tiefe festgestellt werden.
Genutzt wird die Methode unter anderem wenn die Leitungslage durch ein Vermessungsbüro kartografiert werden soll.
Kontaktieren Sie uns gerne
Kabelmesstechnik, Kabelfehlerortung, Kabelprüfungen, TD - und TE - Kabeldiagnosen, Trassierung und Auslesen
Ob geplante Kabelprüfung, schnelle Kabelfehlerortung oder präzise TD-/TE-Kabeldiagnose – wir sind Ihr Partner für zuverlässige Kabelmesstechnik bis 30 kV. Wir sind in ganz Norddeutschland für Energieversorger, Industrie, Wind- und Solarparks im Einsatz. Fordern Sie jetzt Ihr unverbindliches Angebot an!
Jetzt kostenlos anfragen!
Einblicke unserer Arbeit
Arbeiten von Kabelfehlerortung bis hin zu Trassierung und Auslesen
Kabelprüfung bis 30kV
Messwagen Kabelmesstechnik Reinhardt

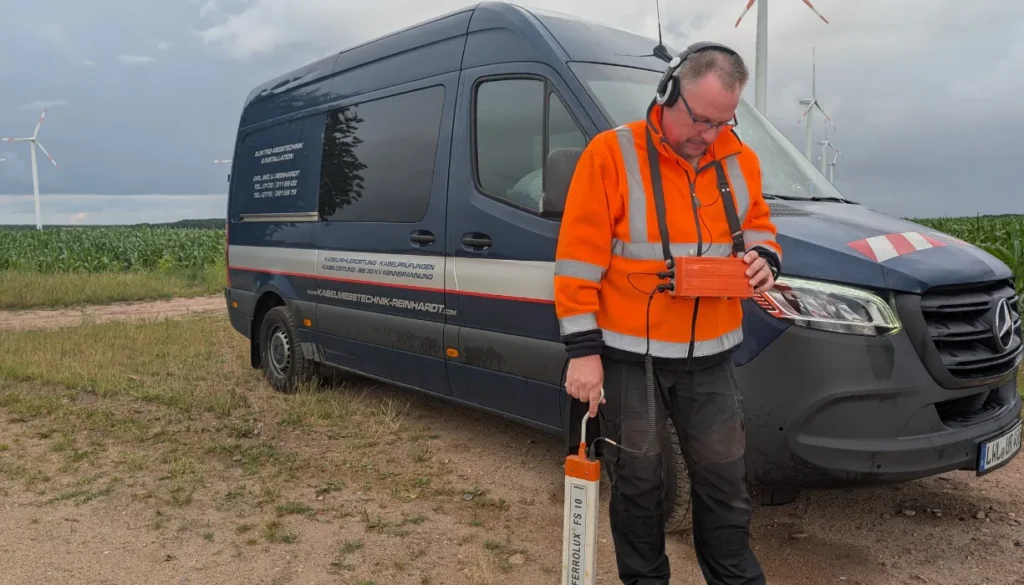

Nachortung
Kurzschluss Niederspannungskabel
MS-Trafostation 20kV
Unsere Leistungen im Detail
Unsere Leistungen umfassen hauptsächlich 4 Bereiche
Kabelfehlerortung
Unsere Kabelfehlerortung ermöglicht die punktgenaue Lokalisierung von Schäden wie Kabelunterbrechnungen, Mantelfehler, Isolationsfehler oder Erdschlüsse bis 30 kV.
Wir setzen Verfahren wie Vorortung mit Zeitbereichsreflektometrie (TDR) ein. Zur Nachortung wird unter anderem die Stoßstrommethode (Thumper) verwendet, um Fehlerstellen exakt zu bestimmen – selbst bei erdverlegten Mittelspannungskabeln, Steuerkabeln oder Erdkabeln. Mit unserem Kabelmesswagen sind wir in Norddeutschland schnell einsatzbereit, minimieren Ausfallzeiten und reduzieren Erdarbeiten auf das notwendige Minimum.
Alle Messergebnisse werden dokumentiert, sodass Energieversorger, Industrie, Windparks, Solarparks und Facility Management eine verlässliche Entscheidungsgrundlage für Reparaturen und Instandhaltung haben.
Vorortung
Messwagen Kabelmesstechnik Reinhardt
Schallortung im Fehlerfall
Kabelprüfung
Die Kabelprüfung dient der Sicherstellung der Funktionsfähigkeit und Isolationsfestigkeit von Mittelspannungskabeln.
Wir nutzen die nach DIN VDE 0276-620/621 zugelassene VLF-Prüfung (0,1 Hz) um den aktuellen Zustand von MS-Kabeln zu bewerten. So lassen sich Montagefehler oder Materialschäden frühzeitig erkennen. Abnahmeprüfung nach Neuverlegung, Wiederholungsprüfung im Rahmen der vorbeugenden Instandhaltung könne für einen sicheren Betrieb sorgen.
Die Kabelprüfung ist ideal für Energieversorger, Industrieanlagen, Wind- und Solarparks sowie Facility Management in Norddeutschland. Durch präventive Prüfungen können kostspielige Ausfälle vermieden, Wartungszyklen optimiert und die Betriebssicherheit langfristig gesichert werden.
Kabelprüfung bis 30kV
Messwagen Kabelmesstechnik Reinhardt
20kV Schaltanlage
TD - und TE - Kabeldiagnosen
Mit Tan-Delta-Messung (TD-Messung) und Teilentladungsmessung (TE-Messung) führen wir hochpräzise Kabeldiagnosen durch.
Die TD-Messung ermittelt den Verlustfaktor der Isolierung, um Feuchtigkeitseintritt, Materialalterung oder thermische Schäden zu erkennen. Die TE-Messung identifiziert kleinste Teilentladungen in der Isolierung, die auf Hohlräume, Materialfehler oder Partikelverunreinigungen hindeuten. Diese Verfahren sind entscheidend für die Zustandsbewertung von Mittelspannungs- und Energiekabeln. Wir setzen sie sowohl für geplante Wartung als auch für die Analyse nach Störungen ein.
Betreiber von Energieversorgungsnetzen, Windparks, Solarparks und Industrieanlagen profitieren so von einer exakten Entscheidungsgrundlage für Reparaturen oder Austauschmaßnahmen.
TE-Messung am Mittelspannungskabel
Phasenaufgelöst
Nachortung
Trassierung und Auslesen
Unsere Trassierung dient der exakten Ortung von Kabeltrassen – vom Mittelspannungskabel über Steuerkabel bis hin zu Energiekabeln. Mit induktiven und kapazitiven Ortungsverfahren erfassen wir den Leitungsverlauf selbst in komplexen Netzstrukturen.
So vermeiden Sie Schäden bei Bau- oder Wartungsarbeiten und erhalten eine präzise Dokumentation. Das Auslesen umfasst das Abrufen und Speichern wichtiger Mess- und Zustandsdaten, beispielsweise von Kabelfehlerortung, Kabelprüfung oder Kabeldiagnose.
Diese Daten liefern Energieversorgern, Industrie und Betreibern von Wind- und Solarparks eine klare Basis für Netzplanung, Instandhaltung und Erweiterung. Durch die Kombination von Trassierung und Auslesen schaffen wir Transparenz und Sicherheit für Ihre Netzinfrastruktur.
Trassierung Kabelverlauf
Vorbereitung
Kabelschaden
- Für mehr als 250 Firmen tätig
- Deutschlandweit tätig
- 24h Einsatzbereit
- Wir bestehen seit 1995
Sie benötigen einen zuverlässigen Messtechniker?
So einfach geht es!
Vorteile mit Kabelmesstechnik Reinhardt
Wir sind zertifiziert für Kabelprüfung, Kabeldiagnose und Fehlerortung in Norddeutschland
Kabelprüfungen nach
DIN VDE bis 30kV
Lösungs-
orientiert
Kabelmesstechnik
rund um die Uhr - 24/7
Kabelmesstechnik rund um die Uhr - 24/7
Häufig gestellte Fragen
Fragen zu Kabelmesstechnik
Was ist ein Kabelfehler?
Ein Kabelfehler liegt vor, wenn ein Kabel in seiner elektrischen Funktion beeinträchtigt ist – zum Beispiel durch Isolationsschäden, Leiterunterbrechungen, Manteldefekte oder Kurzschlüsse.
Solche Schäden können durch Alterung, Feuchtigkeit, mechanische Belastung oder unsachgemäße Installation entstehen. Besonders in Mittelspannungskabeln bis 30 kV, wie sie bei Energieversorgern, Industrieanlagen oder Wind- und Solarparks eingesetzt werden, kann ein Kabelfehler zu kostspieligen Ausfällen führen.
Durch moderne Kabelfehlerortung und Kabelprüfung lassen sich diese Defekte präzise lokalisieren und schnell beheben. So werden Ausfallzeiten minimiert und die Betriebssicherheit erhöht.
Welche drei großen Tests werden beim Testen eines Kabels durchgeführt?
Beim Prüfen eines Kabels kommen in der Regel drei Hauptverfahren zum Einsatz:
VLF-Prüfung (Very Low Frequency) – zur Isolationsprüfung von Mittelspannungskabeln bis 30 kV, um Schwachstellen zu erkennen.
Tan-Delta-Messung (TD) – zur Analyse der Isolationsqualität und frühzeitigen Erkennung von Alterung oder thermischen Belastungen.
Teilentladungsmessung (TE) – zum Aufspüren mikroskopischer Entladungen, die auf Hohlräume, Risse oder Materialfehler hinweisen.
Die letzten beiden Messungen sind ein fester Bestandteil der Kabeldiagnose und werden vor allem von Energieversorgern, Industrieunternehmen und Betreibern erneuerbarer Energieanlagen genutzt, um Störungen zu verhindern.
Wie funktioniert die Kabelfehlerortung?
Die Kabelfehlerortung ist ein mehrstufiges Verfahren, bei dem zunächst per Zeitbereichsreflektometrie (TDR) die ungefähre Fehlerstelle ermittelt wird. Anschließend wird die genaue Position mit Methoden wie Stoßspannung (Thumper), Impulsreflexion oder akustischer Ortung bestimmt.
So lassen sich Isolationsfehler, Unterbrechungen oder Mantelschäden punktgenau lokalisieren. Bei erdverlegten Mittelspannungskabeln reduziert dies den Tiefbau erheblich.
Unser Kabelmesswagen ermöglicht die schnelle und präzise Ortung – auch unter schwierigen Bedingungen.
Was macht ein Kabelmesswagen?
Ein Kabelmesswagen stellt die benötigte Technik zur Verfügung um Kabelprüfungen, Kabelfehlerortungen und Kabeldiagnosen direkt vor Ort durchzuführen.
Er enthält modernste Messtechnik für VLF-Prüfung, TD- und TE-Messungen, Trassierung und Fehlerlokalisierung.
Der Einsatz eines Kabelmesswagens spart Zeit, reduziert Ausfallkosten und kann die Reparaturkosten auf ein minimum senken.
Was ist eine Teilentladungsmessung?
Die Teilentladungsmessung (TE) ist ein Verfahren zur Zustandsbewertung von Kabeln, bei dem kleinste elektrische Entladungen innerhalb der Isolierung erfasst werden.
Diese Entladungen entstehen oft durch Hohlräume, Risse oder Feuchtigkeit im Isoliermaterial und sind Vorboten schwerer Kabelschäden. Besonders bei Mittelspannungskabeln bis 30 kV ist die TE-Messung ein entscheidendes Werkzeug, um Ausfälle zu verhindern.
In Kombination mit der Tan-Delta-Messung liefert sie präzise Daten über den Kabelzustand und ermöglicht es Energieversorgern, Industrieanlagen sowie Wind- und Solarparkbetreibern, rechtzeitig Instandhaltungsmaßnahmen einzuleiten.
